当社では「図面通り」の製品を
一貫して生産するため、
技術力の向上と設備の充実に
努めています。
溶接、旋盤、マシニング、
研磨の設備を取り揃え、
材料の手配から塗装・表面処理に
至るまで、ご要望にお応えします。
※表は左右にスクロール可能です。
| NC旋盤 | オークマ LB-45Ⅱ  |
最大加工径 φ600 最大加工長さ 1,000m 回転数 2,800rpm チャック 20インチ 工具数 12本 |
|---|---|---|
| オークマ LB-400 |
最大加工径 φ400 最大加工長さ 1,000m 回転数 3,500rpm チャック 12インチ 工具数 12本 |
|
| ヤマザキマザック M-5N  |
最大加工径 φ350 最大加工長さ 3,000mm 回転数 2,200rpm チャック 12インチ 工具数 8+6本 |
|
| ヤマザキマザック M-5N |
最大加工径 φ350 最大加工長さ 2,500mm 回転数 2,200rpm チャック 12インチ 工具数 8+6本 |
|
| DMG森精機 TL-40  |
最大加工径 φ420 最大加工長さ 3,000mm 回転数 3,500rpm チャック12インチ 自動芯出振止 2基 φ30～φ145 工具数 12本 |
|
| 大日金属工業 DL-75-4000 |
最大加工径 φ420 最大加工長さ 3,500mm 回転数 1,120rpm 主軸貫通穴 φ85 チャック15インチ 固定振れ止め φ20～φ400 工具数 4本 |
|
| 大日金属工業 SS-75-4000  |
最大加工径 φ420 最大加工長さ 3,500mm 回転数 1,120rpm 主軸貫通穴 φ85 チャック12インチ 自動芯出振止 φ12～φ152 2基 固定振れ止め φ20～φ200 工具数 8本 |
|
| TAKISAWA TCN-2100 L3 |
最大加工径 φ410 最大加工長さ 300mm 回転数 3,200rpm チャック8インチ 工具数 8本 |
|
| 複合加工機 | DMG森精機 NT4200DCG/1000S  |
ワーク最大振り φ730 最大加工長さ 1,081L 第一主軸、第二主軸 回転数 5,000rpm 工具数 40本 工具主軸 12,000rpm クーラント冷却装置 |
| 立型 マシニングセンタ |
DMG森精機 NV5000α1B/40 |
X=1,020 Y=510 Z=510 主軸 14,000rpm BT40 二面拘束 工具数30本 |
| オークマ MILLAC-852V |
X=2,050 Y=850 Z=750 同時4軸 主軸 6,000rpm BT50 工具数36本 |
|
| オークマ MILLAC-852VⅡ フルカバー  |
X=2,050 Y=850 Z=750 同時4軸 主軸 6,000rpm BT50 スルークーラント 工具数 36本 |
|
| オークマ MB-56VA  |
X=1,050 Y=560 Z=460 同時4軸 主軸 15,000回転 BT40 工具数 32本 |
|
| ファナック α-T21 |
X=700 Y=400 Z=330 主軸 24,000rpm BT30 工具数 21本 |
|
| ファナック α-T14-i-ELe |
X=700 Y=400 Z=330 同時4軸 主軸 10,000rpm NC5 スルークラント 工具数 14本 |
|
| 高速 マシニングセンタ |
ソディック MC430L  |
X=420 Y=350 Z=200 主軸 40,000回転 工具数 16本 |
| 横型 マシニングセンタ |
ヤマザキマザック FH-6800 |
X=1,050 Y=800 Z=880 テーブルサイズ 630x630 最大積載重量 1,500Kg 主軸 7,000rpm BT50 スルークーラント 工具数 80本 |
| ヤマザキマザック NEXUS-6000-Ⅱ 12パレット仕様  |
X=800 Y=800 Z=800 テーブルサイズ 500x500 最大積載重量 1,000kg 主軸 10,000rpm BT50 スルークーラント（15kgf） 工具数 160本 |
|
| オークマ MB-4000H  |
X=560 Y=560 Z=625 テーブルサイズ 400x400 主軸15,000rpm BT40 工具数 64本 バイト溝加工機能 |
|
| NC 横中ぐり盤 | 芝浦機械 BTD-200QH  |
X=1,500 Y=1,200 Z=700 W=400 テーブルサイズ 1,000x1,200 最大積載量 4,000㎏ 主軸3,000rpm BT50 工具数 64本 最小割出角度 0.0001゜ |
| センタリングマシン | 日本特殊工業 NCR-2000LL  |
加工径 φ50～φ200 加工長 200L～2,000L |
| 高速細穴加工機 | ソディック K1C |
X=200 Y=300 Z=300 穴あけ能力 φ0.25～φ3mm 難切削材 焼入れ鋼 超硬に穴あけ可 |
| ワイヤーカット | ファナック ROBOCUT α-C400iB  |
加工範囲 320x220x180 |
| 円筒研磨機 | シギヤ精機 GPH-30-1500 |
φ300x1,500L 最大加工重量 100Kg 同時2軸制御CNC円筒研磨機 最小設定単位 0.0001mm |
| ジェイテクト GE4Pi-200PRO  |
φ400x2,000L 最大加工重量 200Kg 同時2軸制御CNC円筒研磨機 最小設定単位 0.0001mm |
|
| 平面研磨機 | 黒田精工 GS-126CV  |
X=1,200 Y=600 Z=600 |
| 三次元測定機 | 東京精密 SVA1000A-C7  |
測定範囲 X軸850mm Y軸1,000mm Z軸600mm テーブル寸法 1,000x1,810 被測定物最大高さ 770mm 最大重量 1,000Kg |
| ハンディプローブ 三次元測定機 |
キーエンス XM-5000 |
最大測定長さ 2,000x1,200x1,000 繰返し精度±3μ |
| 真円度・ 円筒形状測定機 |
東京精密 NEXα100DX-22 |
最大測定径 外径φ300 内径φ360 測定高さ 500mm 最大積載質量 60Kg 回転精度 0.02+3.2H/10,000 μm 真直度精度 上下方向 0.23/500μm/mm 平行度精度 Z軸/T軸 1.0/500μm/mm 直角度精度 R軸/T軸 1.0/150μm/mm |
| 電気炉 | ニデックドライブテクノロジー DFA-08 |
炉内寸 460x460x(H)560 常用温度 1,230℃ マイコン付き |
| Vn-1 | 炉内寸 600x1,600x(H)900 常用温度 1,230℃ | |
| レーザーマーカー | キーエンス MD-X |
出力25Ｗ YVO4レーザー |
| マイクロスコープ | モリテックス MS-804 |
50～400倍 |
| サンドブラスト | TSA-117ABCD | サイクロン式ブラスト機 1,200x1,200xH1,000 |
| 溶接機 | TIG溶接機 半自動溶接機 |
※2024年3月現在

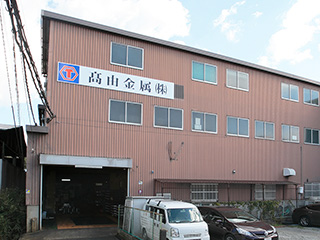

〒639-1101 奈良県大和郡山市下三橋町50-2
